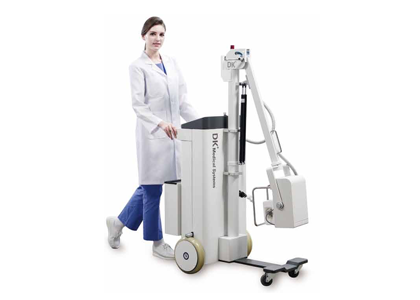

MÁY CHỤP X-QUANG DI ĐỘNG CAO TẦN
Model: ELMO-T3P
Hãng sản xuất: Dongkang (DK)- Hàn Quốc
Thiết bị đồng bộ bao gồm:
- Bóng X Quang
- Máy phát cao tần
- Bộ chuẩn trực
- Bảng điều khiển
- Tay đỡ bóng
- Điều khiển từ xa
- Dây nguồn
- Công tắc chụp tay
- Tấm nhận Kỹ thuật số
Đặc tính
- Phương pháp điều khiển đa vi xử lý
- Tự động bù điện áp
- Với thiết kế gọn gàng giúp dễ dàng di chuyển trong không gian hẹp
- Giảm chi phí nguồn điện do sử dụng nguồn điện lưới chung 1 pha 220V, 50/60Hz
Chi tiết thông số kỹ thuật
I.Bóng X-quang
- Tiêu cự: 0.6mm/1.8mm
- Điện thế hoạt động: 120Kv/100mA
- Loại: Anode tĩnh
- Góc tới: 15°
- Khả năng trữ nhiệt của Anode: 30KJ
- Lọc tia Bóng X Quang: 0.5mm Al
II.Máy phát cao tần
- Phương pháp: biến tần (tần số 40kHz)
- Dải điện thế: 40- 110 kV
- Nguồn điện đầu vào: 1 pha, 220V, 50/60Hz
- Dải mAs: 0.32 –100mAs (26 bước)
- Công suất: 5,1 kW
- Điện năng tiêu thụ: 12.5kVA
- Làm mát bằng dầu
III.Bộ chuẩn trực
- Tổng lọc: 2.19mm Al
- Kích thước vùng tia nhỏ nhất: 5cm x 5cm @ 100cm SID
- Kích thước vùng tia lớn nhất: 47cm x 47cm @ 100cm SID
- Chiếu sáng: ≥ 100 lux
IV.Bảng điều khiển:
- Nguồn điện: 1 pha 220VAC, 50/60Hz
- Chế độ APR: 288 chương trình
- Điều chỉnh điện áp bóng x-quang: 40 – 110kV
- Điều chỉnh mAs: 0.32mAs – 100mAs(26 bước)
V.Tay đỡ bóng
- Di chuyển lên/ xuống: 1400mm
- Góc quay trái phải của cánh tay đỡ bóng: ± 90°
- Góc quay của bóng: ± 180°
VI.Công tắc chụp tay
- Loại có 2 chế độ
VII.Tấm nhận và phần mềm
- Model: VENU 1717X
- Hãng sản xuất: IRAY
- Xuất xứ: Hàn Quốc
Thông số kỹ thuật chi tiết
1. Tấm nhận
- Chất cảm quang: Màn CsI: TI
- Kích thước pixel: 139 µm x 139 µm
- Số điểm ảnh hiệu dụng: 3072 (H)× 3072 (V)
- Diện tích vùng điểm ảnh hiệu dụng: 17 (H)× 17 inch (V) cm (43 x 43 cm )
- Bộ chuyển đổi A/D: 16 bít
- Trích xuất dữ liệu: 16 bit
- Thời gian thu nhận ảnh: 3s-5s
- Công suất tiêu thụ: 30W
- Giao diện dữ liệu: GigE
- Kích thước: 512 x 495 x 43 mm
- Chế độ kích hoạt: AED (optional) / Software / Prep
- Kích thước (mm): 460 × 460 × 15
- Trọng lượng (kg): 4
- Nhiệt độ hoạt động (℃): 5~35
- Nhiệt độ lưu trữ, vận chuyển: -10~55
- Độ ẩm hoạt động （% RH): 30 ~ 80 (Không ngưng tụ)
- Độ ẩm lưu trữ và vận chuyển (% RH): 10 ~ 90 (Không ngưng tụ)
2. Hộp cấp nguồn
- Kích thước: 188 X 92 X 41.5 mm
- Đầu vào: 100~240VAC, 50/60Hz
3. Cáp
- Cáp tín hiệu Detector: 7m
- Cáp trigger: 10m
- Dây nguồn AC :1.8m
- Cáp Lan: 10m
4. Trạm làm việc tích hợp
- Máy chính: Loại All in one Dell OptiPlex 5480
- CPU: Intel Core i3
- Ram: 4Gb
- Ổ cứng: SSD128G/Intel/DDR4
- Cổng mạng: FHD/W10/Wifi+BT/Key+mouse
- Màn hình: 23.8 inch
Phần mềm xử lý ảnh bao gồm các công cụ xử lý hình ảnh sau:
- Tích hợp phần mềm xử lý ảnh và màn hình hiển thị ảnh bao gồm các chức năng sau
- Horizontal : Lật ảnh theo chiều ngang
- Vertical: Lật ảnh theo chiều dọc
- Invert: Chế độ âm bản
- L rotate: Quay ảnh ngược chiều kim đồng hồ
- R rotate: Quay ảnh theo chiều kim đồng hồ
- W/L: Điều chỉnh độ sáng tối
- Gama: Điều chỉnh Gama
- Enhence: Tái tạo ảnh theo từng bộ phận
- Full spine: Ghép ảnh toàn cột sống
- Phóng to, thu nhỏ, soi điểm ảnh, di chuyển ảnh, cắt ảnh, thước đo
- Giao diện: DICOM 3.0
VIII.Môi trường hoạt động
- Nguồn điện: 1 pha 50/60Hz, 115/120 & 220/230V
- Nhiệt độ: 10-40°C
- Độ ẩm: 30-75%
