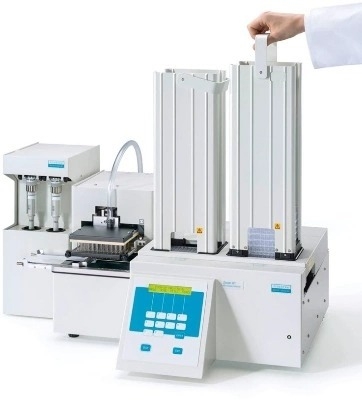

Máy rửa đĩa Zoom HT

Model: Zoom HT

Hãng: Berthold - Đức

Xuất xứ: Đức

Tính năng

Nhanh: Chỉ tốn 17 giây cho ba lần rửa trên toàn bộ đĩa 96 giếng. Đĩa được di chuyển từ cột chứa đĩa tới vị trí rửa với khoảng cách ngắn nhờ hệ thống điều phối một đường ray.
Linh hoạt: Máy rửa đĩa Zoom HT sẽ thực hiện được trên cả đĩa 96 giếng và đĩa 384 giếng với cùng một đầu rửa (the wash head). Bước mồi dịch, bước rửa, cũng như bước lắc và bước nhả chất phản ứng có thể kết hợp theo thứ tự tùy ý và thứ tự này có thể lưu lại trong bộ nhớ.
Hiệu quả: Máy rửa đĩa Zoom HT giúp tiết kiệm thời gian quý giá của các nhà khoa học. Phần mềm tích hợp trực quan và có tốc độ xử lý nhanh. Không cần máy tính kết nối bên ngoài. Quy trình nhả rửa có thể được điều chỉnh dễ dàng khi cần, nhưng có cũng có thể được bảo mật bởi chế độ Admin
Độ chính xác cao: Động cơ mạnh và thiết kế tỉ mỉ giúp hệ thống máy rửa Zoom HT đảm bảo độ chính xác vượt trội và được duy trì trong suốt thời gian máy được sử dụng. Chế độ hút 3 chiều cho phép hút bỏ dịch hiểu quả, hầu như không con dịch đọng lại trong giếng.
Đáng tin cậy: Hệ thống bơm hút chân không giúp đảm bảo dòng chảy ổn định trong suốt quá trình hút loại bỏ dịch. Dung dịch thải được loại bỏ tự động nhờ hệ thống xả thải tự làm trống. Toàn bộ đường ống dẫn được làm bởi vật liệu chịu được sự ăn mòn của hóa chất. Việc làm sạch hệ thống thường xuyên được hỗ trợ bởi quy trình tự bảo trì.

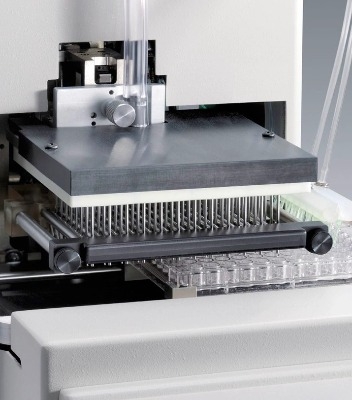

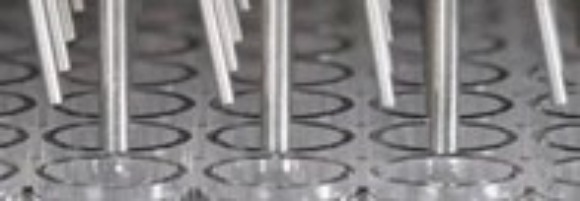

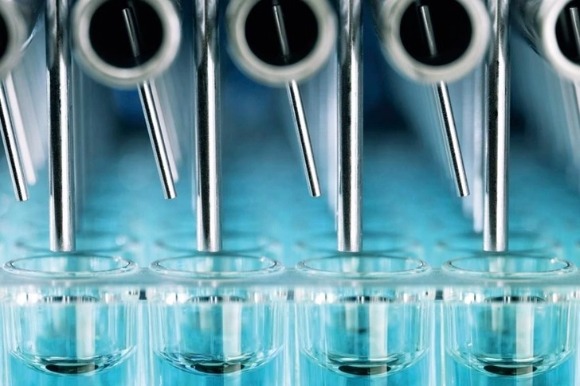

Đầu rửa của Zoom HT: Mỗi kênh rửa đều có phần đầu tip hút và đầu tip nhả riêng, có thể hoạt động cùng lúc trên 96 giếng. Đầu rửa 96 kênh được sử dụng cho cả đĩa 384 giếng, 96/384 giếng của đĩa sẽ được rửa lần lượt. Sự dịch chuyển nhanh của đầu rửa giúp rửa đĩa 384 giếng nhanh không kém đầu rửa 384 kênh. Đầu tip hút dịch lớn, dịch chuyển 3 chiều và bơm chân không duy trì dòng chảy giúp quá trình rửa hiệu quả và dễ dàng.
Tối ưu hóa quá trình rửa đĩa theo yêu cầu của ngưởi sử dụng: Hai chế độ rửa luôn luôn sẵn sàng: Chế độ rửa bình thường “Regular wash” và chế độ siêu rửa “Superwash” (cũng có thể hiểu là chế độ tràn :”Overflow”). Với chế độ rửa thông thường, kết thúc quá trình nhả dịch là quá trình hút lại. Với chế độ Superwash, dịch rửa được nhả và hút diễn ra đồng thời tạo dòng dịch rửa liên tục trong giếng. Tỷ lệ dòng của chế độ Superwash có thể được điều chỉnh. Để tối ưu hóa quy trình rửa bổ sung, Zoom HT hỗ trợ tạo và lưu trữ thông tin dịch chuyển đầu tip 3 chiều cho từng loại đĩa và thí nghiệm. Thông tin này sẽ xác định vị trí đầu tip hút theo chiều ngang và chiều dọc của đĩa giúp sơ đồ hóa quá trình hút dịch trong đĩa. Hơn thế nữa, tốc độ nhúng của đầu tip vào bên trong giếng cũng sẽ được điều chỉnh. Thể tích dịch còn xót lại sau quá trình hút nhỏ hơn 1µL/giếng.

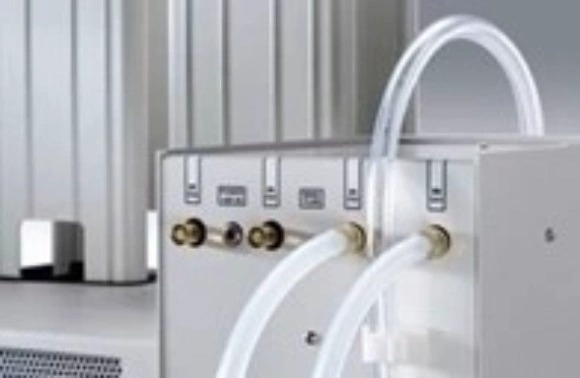

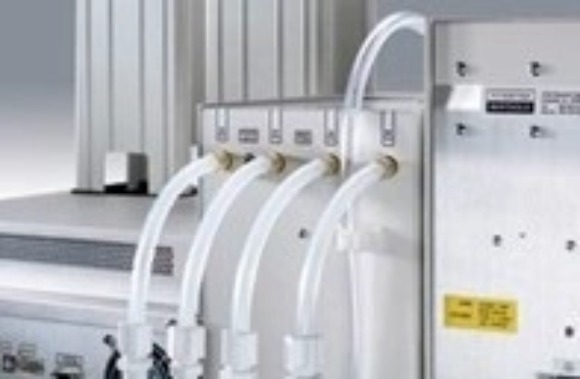

Dung dịch rửa sẽ được đổi tự động: Zoom HT có sẵn một đầu vào của đệm, và cũng có những cấu hình khác cho phép chuyển tự động từ 2 đến 4 loại dung dịch đệm đầu vào. Đặc điểm này sẽ giúp ích cho các thí nghiệm sử dụng nhiều loại đệm rửa khác nhau, hoặc đáp ứng nhu cầu rửa hệ thống một cách tự động sau mỗi lần sử dụng.
Hệ thống xả thải có khả năng tự làm trống độc đáo: Dịch sau khi rửa được bắt giữ bởi bẫy chất thải có khả năng tự làm trống, giúp quá trình hoạt động chơn chu với số lượng đĩa lớn. Việc quản lý chất thải sinh học nguy hiểm được hỗ trợ bởi hệ thống nhờ quá trình tự động bổ sung dung dịch diệt khuẩn. Chất thải sau khi được diệt khuẩn sẽ được loại bỏ liên tục khỏi hệ thống bẫy.
Hệ thống máy Zoom HT cho phép thực hiện thí nghiệm ELISA: ELISA là thí nghiệm gồm nhiều bước đòi hỏi kỹ thuật viên phải dành nhiều công sức và tâm trí khi thực hiện thí nghiệm này. Tất cả các yêu cầu này đều được thực hiện bởi Zoom HT. Ngoài bước rửa, Zoom HT có thể thêm chất phản ứng và lắc đĩa.
Hệ thống phủ đĩa (coating) của Zoom HT: Hệ thống zoom HT là một công cụ lý tưởng cho việc phủ đĩa. Hệ thống có động cơ khỏe, dễ sử dụng và được thiết kế để giải quyết bài toán về tốc độ và thông lượng cho các nghiên cứu trên đĩa thí nghiệm 96 hoặc 384 giếng. Hệ thống này hoạt động với hiệu suất đáng kinh ngạc với kích thước nhỏ (chiều dài khoảng 60 cm chỉ bằng một băng ghế).
Chế độ nhả và phụ kiện đi kèm

Hãng: Berthold - Đức
Thông lượng của bước phủ

Phủ + xếp chồng đĩa: 250 đĩa/giờ, 1.750 đĩa/ngày

Hút+rửa 3 lần+xếp chồng đĩa: 50 đĩa/giờ, 1.050 đĩa/ngày

Hút + Block +xếp chồng đĩa: 250 đĩa/giờ, 1.750 đĩa/ngày

Block: 360 đĩa/giờ, 2.520 đĩa/ngày

Bước hút cuối cùng + xếp chồng đĩa: 300 đĩa/giờ, 2.100 đĩa/ngày

Ứng dụng

Phủ đĩa
Thí nghiệm ELISA
Thí nghiệm ELISPOT
Thí nghiệm Multiplex
Đánh giá độc tố và hóa sinh liên quan đến tế bào
Rửa lớp tế bào có khả năng bám dính kém

Thông số kỹ thuật

Máy rửa đĩa Zoom HT

Cấu hình

Đầu rửa 96 kênh cho đĩa 96 và 384 giếng với tốc độ nhanh nhất
Loại đĩa 96 giếng và các strips, 384 giếng, Kích thước đĩa theo chuẩn ANSI SLAS

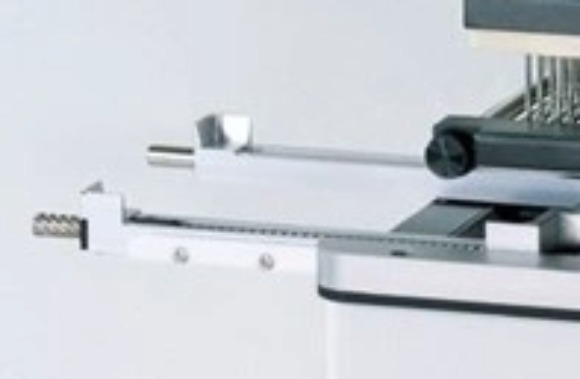

Cột trữ đĩa: Thiết kế một đường rau kết nối từ khu vực rửa, nhả, và lưu trữ với một khoảng cách tối ưu ngắn nhất diễn ra trên cùng một mặt ngang

Cài đặt (96 kênh)

Thể tích nhả 5-300 µL
Lắc: Lên tới 80 giây, biên độ 1 mm, tần số 12 Hz
Tốc độ di chuyển của tip hút: Chậm/Trung bình/Nhanh
Thời gian ngâm 0-99 giây
Chế độ rửa Bình thường và siêu nhanh
Số lượng chương trình chạy 1-99
Số chu kỳ rửa của mỗi chương trình 1-99
Lựa chọn đệm rửa 1 bình chứa đệm đầu vào (cấu hình tiêu chuẩn), 2 hoặc 4 bình chứa đệm đầu vào

Cách thức thực hiện

Bảo mật protocol: Chế độ quản trị viên để ngăn chặn sự thay đổi quy trình không mong muốn bởi cá nhân khác
Sai số của bước nhả dịch: ± 2 % (điển hình) tại dải 50–300 μl
Sai số giữa các lần nhả dịch lặp lại: ≤ 2,5 % CV tại 200 μL; ≤ 3 % CV tại 100 μL; ≤ 4,5 % CV tại 50 μL.
Thể tích dịch xót lại trong giếng sau hút: < 2 μl/giếng
Tốc độ xử lý đĩa: Đĩa 96, 1 chu kỳ 300 μl bao gồm thời gian giữ đĩa 14s; 3 chu kỳ 300 μl bao gồm thời gian giữ đĩa 24s; Đĩa 384, 3 chu kỳ 75 μl bao gồm thời gian giữ đĩa 44s.

Thông số kỹ thuật chung

Kích thước: 61 x 69 x 56 cm / 24 x 27 x 22 inch
Khối lượng: 29.5 kg / 65 lb
Mức độ tiêu thụ năng lượng: 300 VA
Nguồn điện yêu cầu: 100–120 V 50 / 60 Hz; 220–240 V 50 Hz
Nhiệt độ hệ thống: 10–40° C
Vật liệu đường ống: Thép không gỉ, Teflon®, PVC, Norprene, Silicone, Polysulfone

Hệ thống nhả chất phản ứng

Thông số kỹ thuật

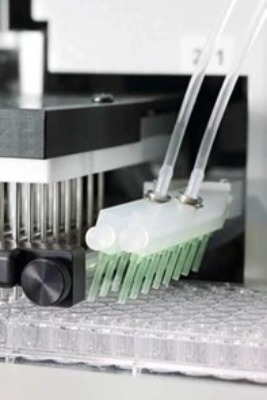

Hệ thống ống nhả phân nhánh: Có sẵn hệ ống phân nhánh 8 hoặc 16 nhánh
Số cổng cho hệ thống ống nhả phân nhánh: 2 cổng kết nối trực tiếp vào vị trí gần với đầu rửa để phục vụ cho bước nhả ngay sau khi hút

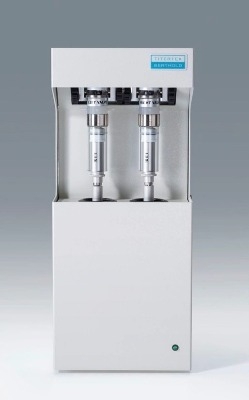

Kích thước bơm tiêm: 2 x 10 ml, có các kênh nhả riêng
Công nghệ nhả dịch: Dịch chuyển tích cực

Cài đặt
