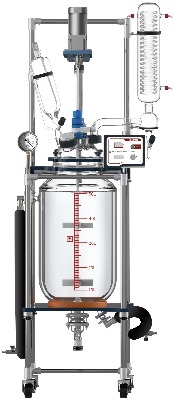

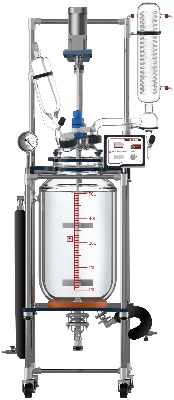

HỆ BÌNH PHẢN ỨNG VỎ ĐƠN 50 Lít
Model: R50
Hãng sản xuất: Across International/Mỹ
Sản xuất tại: Australia (Úc)
I. Thành phần cung cấp bao gồm:
1. Bộ phản ứng bằng thủy tinh, Model: R50:
- Hệ bình thủy tinh vỏ đơn với nắp đậy, kẹp và cơ cấu giá đỡ bằng thép chịu lực, vững chắc thiết kế có chân bánh xe di chuyển, khóa phanh: 1 Bộ

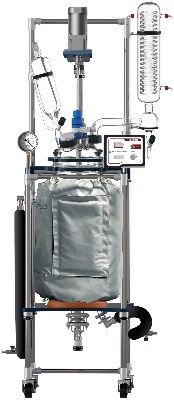

- Túi bọc cách nhiệt cho bình phản ứng, có cửa mở để quan sát: 1 Cái
- Bộ ngưng tụ, dọc trục với sinh hàn soắn kép, 2 cồng đầu vào chất lỏng lạnh và 1 cổng chân không: 1 Cái
- Bộ ống ngưng định lượng với cổng thải và van đóng mở PTFE: 1 Bộ
- Phuễ nạp liệu bằng thủy tinh với nắm và van đóng mở PTFE: 1 Bộ
- Cồng xả thải 1 inch với van đóng mở PTFE: 1 Bộ
- Bộ van chân không bằng thủy tinh: 1 Bộ

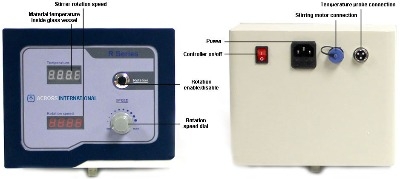

- Bộ điều khiển vận tốc cánh khuấy kèm hiển thị nhiệt độ: 1 cái
- Động cơ khuấy và động cơ hỗ trợ: 1 bộ
- Đồng hồ đo áp: 1 cái
- Đầu đo nhiệt độ được dán PTFE: 1 cái
- Bộ trục kèm cánh khuấy: 1 cái
- Ống cách nhiệt với cổng thải và 2 van đóng mở kèm 2 bộ adapter cho ống bằng thép không gỉ: 4 cái
- Cuộn băng tan PTFE: 1 Cuộn
- Bộ định vị trục khuấy PTFE: 1 Bộ
- Bộ kits kết nối bộ ngưng: 1 Bộ
- Bộ kít nạp nguyên liệu: 1 Bộ
- Bộ kẹp kín cho cổng thải phía dưới: 1 Bộ
- Bộ giá hỗ trợ đỡ bộ ngưng và bộ định lượng có vỏ cao su: 3 cái
- Bộ đầu nối chất lỏng làm lạnh và chân không: 3 Bộ
- Bộ tool dụng cụ tháo lắp: 1 bộ
- Hướng dẫn sử dụng: 1 Bộ
2. Bể điều nhiệt tuần hoàn lạnh với bơm ly tâm 30 lít/phút (thiết bị sử dụng chung cho cả bộ cô quay chân không và hệ Bình phản ứng 50 lit điều chế để hòa tan cucumin tạo nano)
3. Bơm chân không kháng ăn mòn.
II. ĐẶC ĐIỂM – THÔNG SỐ KỸ THUẬT:
- Hệ bình phản ứng thủy tinh vỏ đơn (Model: R50)
Tuân thủ tiêu chuẩn: UL, CSA, CE
Đặc điểm:
- Bình phản ứng phản ứng thủy vỏ đơn được thiết kế cho phản ứng tổng hợp của các loại vật liệu khác nhau trong môi trường nhiệt độ và chân không được kiểm soát.
- Mỗi phản ứng có tốc độ khuấy có thể điều chỉnh và qua phễu nạp liệu với áp suất không đổi cho phép người dùng thêm thành phần vật liệu vào bình với tốc độ đồng đều và được kiểm soát.
- Bộ ngưng tụ tích hợp giúp phục hồi một số vật liệu, với tốc độ được kiểm soát.
- Các thành phần bộ phận kết nối tạo hệ thống kín làm bằng PTFE kháng ăn mòn gây ra bởi hóa chất , dung môi., giúp hệ thống hoạt động bền bỉ, nâng cao tuổi thọ.
- Các phần thủy tinh được thiết kế theo phương pháp truyền thống , sử dụng thủy tinh cao cấp chống chịu được ăn mòn, chịu nhiệt và lạnh
- Tốc độ khuấy kiểm soát điều chỉnh được.
- Trục ổ cánh khuấy được cấp phát sáng chế cho hoạt động tin cậy và không gây tạo tiếng ồn lớn.
- Phạm vi nhiệt độ hoạt động rộng 110°F tới 400°F (‐78 ºC ~ 204 ºC)
- Bề mặt làm lạnh lớn cho hiệu suất ngưng tụ cao
- Màn hình trực quan, dễ dàng quan sát tốc độ và nhiệt độ
- Khung giá đỡ bằng thép chịu lực, phía dưới được gắn bánh xe có khóa hãm cố định.
Thông số kỹ thuật:
- Thể tích bình phản ứng: 50 lít
- Thể tích áo gia nhiệt/làm lạnh: 16 lít
- Vật liệu thủy tinh : High borosilicate glass 3.3
- Bộ điều khiển quay: điều khiển kỹ thuật số với động cơ biến tần.
- Tốc độ quay 50 ~ 500 vòng /phút
- Áp suất áo bọc lớn nhất: 0.03 Mpa
- Đồng hồ đo áp: loại cơ
- Dải nhiệt độ bình phản ứng: ‐78 ºC ~ 204 ºC
- Mức chân không: < 700 torrs
- Niêm dán đóng kín chân không: các phần thủy tinh và vật liệu PTFE
- Nguồn điện: 220V 50/60Hz single phase
- Bể điều nhiệt tuần hoàn lạnh với bơm ly tâm 30 lít/phút

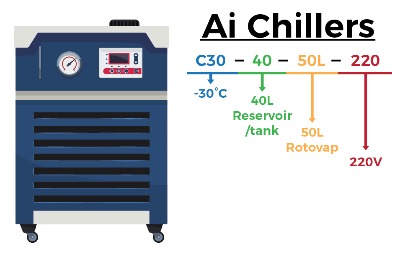

Model: C30-40-50L
Tuân thủ tiêu chuẩn: UL 61010-1 :2012 Ed.3+R:29Apr2016
CSA C22.2#61010-1 :2012 Ed.3
Đặc điểm:
- Không cần sử dụng đá khô hay ni tơ lỏng
- Bộ điều khiển kỹ thuật số PID
- Tích hợp bộ lọc chất lỏng lạnh bảo vệ bơm tuần hoàn và ngăn chặn tắc ngẽn
- Cấu trúc thiết kế máy bằng thép không gỉ độ bền cao
- Môi chất làm lạnh R404A thân thiện môi trường
Thông số kỹ thuật:
- Khoảng nhiệt độ làm lạnh đến 30 0C
- Công suất làm lạnh: 0°C (5,000W); 10°C (3,000W); -20°C (1,800W); -30°C ( 1,000W)
- Sử dụng máy nén khí: 01 máy
- Môi chất làm lạnh: R404A (3.2 kgs)
- Bơm tuần hoàn: Model: 25PLBR3010, loại ly tâm
- Tốc độ bơm: 30 L/phút
- Áp suất Maximum : 1 bar
- Áp suất đầu ra của chất làm mát: Được hiển thị trên đồng hồ đo áp tích hợp
- Bể chứa chất lỏng bằng thép không gỉ 304; thể tích 40 lít có đầu kết nối chất lỏng lạnh 3/4" NPT; đầu xả 1/2" NPT; cổng xả tràn 3/8"
- Bộ tản nhiệt với Động cơ quạt tốc độ quay 1550 vòng/phút, lưu lượng khí 4240 m3/giờ
- Bộ điều khiển nhiệt độ:
- Loại : Digital microprocessor PID
- Đơn vị nhiệt độ hiển thị 0C
- Điều khiển chính xác nhiệt độ: +/ 2°C
- Dải nhiệt độ : từ nhiệt độ môi trường đến 30°C
- Sensor/cảm biến nhiệt loại Pt100
- Vỏ bọc máy bằng thép không rỉ loại 42 , được sơn tĩnh điện
- Yêu cầu môi trường hoạt động: nhiệt độ: 15°C tới 25°C , độ ẩm <66%
- Bơm chân không kháng ăn mòn
Model: SuperVac-11C
Đạt tiêu chuẩn : CSA, CE
Đặc điểm:
- Bơm được thiết hoạt động trong các môi trường khác nhau, khả năng chống kháng ăn mòn cao.
- Có van điều chỉnh khí (Van bì đệm khí)
- Tích hợp van kiểm tra dòng chảy ngược của dầu
- Hệ thống bánh đạp dầu cưỡng bức bên trong
- Cấu trúc xy lanh tích hợp
- Bộ lọc khí thải bụi dầu sương mù dễ dàng thay thế
- Độ ồn hoạt động thấp
Thông số kỹ thuật:
- Nguồn điện sử dụng: 230V 50/60Hz, single phase, 1,100 watts
- Tốc độ bơm: 9.3 cfm
- Độ chân không đạt được (không điều chỉnh van khí): 0.3 micron/millitorr
- Độ chân không đạt được (với điều chỉnh van khí): 6 micron/millitorr
- Đầu kết nối vào/ra: KF25/NW25 flange
- Thể tích dùng dầu: 1.5 liter
- Vận tốc mô tơ: 1715 vòng/phút (tại 60Hz) hoặc 1440 vòng/phút (tại 50Hz)
- Nhiệt độ môi trường hoạt động: 5 ~ 40°C
----------------------------------------------------------------------------------------------------------------------------------------------------------------------
