Gới thiệu

Thiết bị hoàn hảo để kiểm tra và xử lý vật liệu yêu cầu sấy khô hiệu quả và nhạy cảm với nhiệt. Đáng tin cậy, nhanh chóng, thoải mái và tiết kiệm năng lượng. Tủ sấy chân không EV Series hoàn toàn mới được điều chỉnh chính xác bằng bộ vi xử lý PID kỹ thuật số và được điều khiển bởi màn hình cảm ứng 3,5 ”, mẫu khô nhanh chóng. Bơm chân không và tủ sấy tạo thành một bộ phận hoàn hảo cho mọi loại ứng dụng.

Đặc tính thiết bị:

Sấy chân không.
Nhiệt độ từ 35 oC đến 200 oC.
Làm nóng bằng các phần tử điện được gắn trong một buồng độc lập để có nhiệt độ đồng nhất và ổn định tối ưu, tạo chân không bằng bơm quay kín dầu hai tầng tích hợp với bình lắng có dung tích 2L và chân không cuối cùng là 0,002 mbars *
Nhiệt độ và thời gian được điều khiển bởi bộ vi xử lý PID kỹ thuật số, với 10 chương trình có thể chỉnh sửa với tên tùy chỉnh, có thể lập trình với tối đa 10 phân đoạn nhiệt độ / thời gian.
Bắt đầu hẹn giờ và dừng hẹn giờ có thể điều chỉnh theo ngày, giờ và phút.
Giao diện người dùng màn hình cảm ứng LCD 3,5 ’’ chữ và số trực quan hiển thị thời gian, nhiệt độ và chu kỳ dưới dạng biểu đồ, có cảnh báo nghe nhìn và lập trình chu kỳ và hẹn giờ nâng cao.
Kết nối Ethernet cho phép sử dụng nền tảng RAYPAnet trực tuyến để xem và xuất các chu trình, tạo báo cáo và quản lý đồng thời các thiết bị khác nhau.
Đầu dò nhiệt độ Pt100 Class A.
Đồng hồ đo chân không với thang chia độ từ 0 đến -1 thanh tương đối.
Van điều chỉnh chân không bằng tay điều khiển không khí vào buồng.
Kết nối đặc biệt để phun khí trơ.
Khung kim loại bên ngoài phủ nhựa epoxy.
Buồng trong, buồng đôi và cửa hông bên trong làm bằng thép không gỉ AISI-304.
Các khay đục lỗ bằng nhôm mạ kẽm.
Vách tủ và cửa cách nhiệt kép bằng bông thủy tinh dẫn điện thấp.
Kính kép an toàn chống va đập.
Gioăng làm kín bằng silicon.
Điều chỉnh bộ tạo chân không cho phòng sạch theo yêu cầu *.
Lỗ phía sau có nắp để tiếp cận đầu dò bên ngoài.
Nền tảng xử lý dữ liệu RAYPAnet trực tuyến mới:
- Nền tảng này tương thích với tất cả các trình duyệt web và nhiều thiết bị có thể được kết nối và điều khiển đồng thời.
- Tất cả các thiết bị ủ và sấy đều có kết nối Ethernet cho phép sử dụng nền tảng trực tuyến RAYPAnet trên PC để xem và xuất tất cả thông tin của các chu trình với đồ thị và tất cả dữ liệu liên quan, với khả năng xuất báo cáo dữ liệu.
- Tất cả dữ liệu chu kỳ có thể được xem trên nền tảng trong thời gian thực hoặc thông qua sổ đăng ký lịch sử chu kỳ. Hơn nữa, tất cả dữ liệu có thể được xuất ra dưới dạng tệp .csv và .pdf để phục vụ cho việc tư vấn, nghiên cứu và lưu trữ sau này.
Bộ điều khiển vi sử lý mới cho tất cả các dòng tủ sấy tủ ấm:
- Giao diện người dùng trực quan chữ và số thông qua màn hình cảm ứng LCD 3,5 ”cho phép hiển thị thời gian, nhiệt độ và diễn biến chu kỳ ở định dạng đồ họa trong thời gian thực.
- Tương thích với thang đo độ C hoặc độ F với độ phân giải 0,1 ° C / ° F.
- Có khả năng lập trình chu kỳ và hẹn giờ nâng cao, với tối đa 10 chương trình cài đặt sẵn có thể chỉnh sửa thông số và tên, có thể lập trình ở nhiệt độ cố định trong thời gian vô hạn hoặc với tối đa 10 phân đoạn thời gian và nhiệt độ. Bắt đầu hẹn giờ và dừng hẹn giờ có thể tùy chỉnh theo ngày và giờ.
- Báo động an ninh nghe nhìn để hoàn thành chu kỳ, lỗi đầu dò, lỗi gia nhiệt, quá nhiệt và nhiệt độ nằm ngoài phạm vi.

Các loại phụ kiện:

Khay đục lỗ làm bằng nhôm mạ kẽm Code.BEV-50 sử dụng cho tủ sấy chân không EV-50:
- Số khay tối đa: 6 Chiếc
- Số khay cung cấp kèm theo tủ: 2 Chiếc.
- Kích thước L x D mm: 412x310mm.
Tay nắm cửa có khoá Code.MCLL: Cửa có thể khóa bảo vệ mẫu khỏi bị truy cập trái phép.
Bộ chân không tiêu chuẩn Code.VGS:
- Lắp đặt trong dây chuyền gồm 3 bộ phận: Bình lắng, bộ lọc và bơm chân không.
- Nó cũng bao gồm một ống silicone để kết nối các thành phần khác nhau trực tiếp tại chỗ.
Bình lắng:
- Bình lắng có dung tích chứa lớn.
- Hệ thống buộc bằng thanh trung tâm để gắn và niêm phong đáng tin cậy.
- Hệ thống làm rỗng mà không bị gián đoạn nguồn cung cấp chân không.
- Dung tích bình: 2 Lít
- Kích thước LxH mm: 150x550mm.
Bình lọc:
- Phần tử lọc có độ xốp 25μm.
- Cho phép tháo lắp và vệ sinh hộp lọc dễ dàng.
- Hệ thống buộc bằng thanh trung tâm để gắn và niêm phong đáng tin cậy.
- Kích thước ØxHmm: 132x313.
Bơm chân không:
- Bơm chân không hai giai đoạn với đồng hồ đo chân không và van một chiều để bảo vệ hệ thống khỏi nhiễm dầu.
- Tay cầm công thái học có bảo vệ, cho cảm giác cầm nắm thoải mái hơn.
- Tấm che với chỉ báo mức dầu và hệ thống xả dầu để dễ dàng đổ dầu.
- Lưu lượng: 70 Lít/Phút.
- Độ chân không tối ưu: 0,002 mBar.
- Kích thước ( LxDxH): 285 x 124 x 230mm.
- Công suất: 186W.
- Nguồn điện: 230V.
- Khối lượng: 7,1 Kg.
Bộ chân không phù hợp cho phòng sạch Code.ENC-S4:
Bộ tạo chân không cho EV-50 thích ứng với phòng sạch và cho những ứng dụng yêu cầu làm khô các mẫu có độ ẩm cao.
Lắp đặt trong dây chuyền gồm 3 bộ phận: bình lắng, bộ lọc và bơm chân không kiểu kín với bộ lọc HEPA.
Nó cũng bao gồm một ống silicone để kết nối các thành phần khác nhau trực tiếp tại chỗ.
Bình lắng:
- Bình lắng có dung tích chứa lớn.
- Hệ thống buộc bằng thanh trung tâm để gắn và niêm phong đáng tin cậy.
- Hệ thống làm rỗng mà không bị gián đoạn nguồn cung cấp chân không.
- Dung tích bình: 2 Lít
- Kích thước LxH mm: 150x550mm.
Bình lọc:
- Phần tử lọc có độ xốp 25μm.
- Cho phép tháo lắp và vệ sinh hộp lọc dễ dàng.
- Hệ thống buộc bằng thanh trung tâm để gắn và niêm phong đáng tin cậy.
- Kích thước ØxHmm: 132x313.

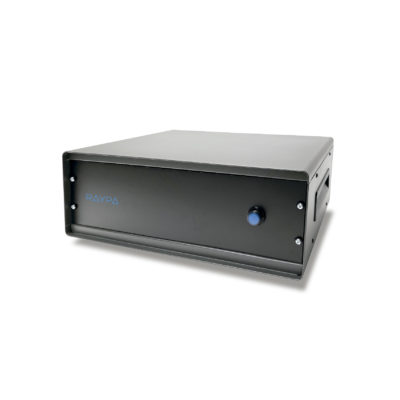

Bơm chân không màng trong hộp kín:
Hộp kín bằng kim loại dễ làm sạch, tráng nhựa epoxy.
Nó bao gồm bộ lọc vi khuẩn và bơm chân không.
Bộ lọc vi khuẩn 0,22 μm cho không khí đầu vào và khí thải để ngăn ngừa ô nhiễm chéo và dòng chảy của hạt.
Bơm chân không màng không dầu hiệu suất cao đặt bên trong hộp kín:
- Kích thước (LxDxH): 490 x 330 x 176mm.
- Khả năng lọc: 0,22 μm
- Lưu lượng: 48 Lít/Phút.
- Độ chân không tối ưu: 50 mBar.
- Công suất: 150W.
- Nguồn điện: 230V.

Thông số kỹ thuật:

Dung tích: 50 Lít
Độ ổn định: ± 1oC.
Tính đồng nhất (ở 100oC) oC: ± 5oC.
Độ phân giải: 0,1 oC.
Phạm vi nhiệt độ: 35 đến 200 oC.
Độ chân không tối đa: 0,002 mbar.
Kích thước bên trong (L x D x H): 420 x 350 x 348 mm
Kích thước bên ngoài (L x D x H): 580 x 570 x 650 mm
Tổng tải tối đa: 40 Kg
Tải trọng tối đa trên mỗi khay: 20 Kg.
Công suất: 1500 W
Điện áp: 230 V ( Cũng có sẵn với điện áp 115 V).
Trọng lượng: 82 Kg
Số lượng cửa: 1 Cửa.
Kết nối USB và ethernet: Có
Màn hình cảm ứng 3,5 ’’: Có
Đồng hồ chân không: Có
Van điều chỉnh chân không: Có
Kết nối khí trơ: Có.
Cung cấp với:
- 2 khay rời đục lỗ làm bằng nhôm mạ kẽm.
- Truy cập vào nền tảng trực tuyến RAYPAnet.
An toàn:
- Kính kép an toàn chống va đập.
- Cảnh báo an ninh nghe nhìn: kết thúc chu kỳ, hỏng đầu dò, lỗi gia nhiệt, quá nhiệt và nhiệt độ nằm ngoài phạm vi.
- Bộ điều chỉnh nhiệt an toàn thủy lực cấp 2 có thể điều chỉnh bằng tay để ngắt quá trình gia nhiệt trong trường hợp bộ điều chỉnh chính bị hỏng. Bộ điều nhiệt đi kèm với một nút nhấn để đặt lại bộ điều nhiệt và một thiết bị cố định giúp cố định núm điều chỉnh nhiệt để tránh bị dịch chuyển không chủ ý. Hoạt động chính xác của bộ điều nhiệt được hiển thị bằng đèn cảnh báo sáng lên sau khi chỉnh đúng cách.
- Bên trong bằng thép không gỉ và bên ngoài bằng kim loại chống ăn mòn, dễ lau chùi.
- Khóa cửa bảo vệ mẫu khỏi bị truy cập trái phép (phụ kiện tùy chọn: MCLL).
- An toàn theo quy định EN 61010-1 và EN 61010-2-010.
Cảnh báo: thiết bị không phù hợp với chỉ thị ATEX. Không tương thích với các mẫu thải ra khí dễ cháy hoặc hơi có thể gây nổ.
